Kafka

PreviousDubboNextMessaging

Last updated 3 years ago

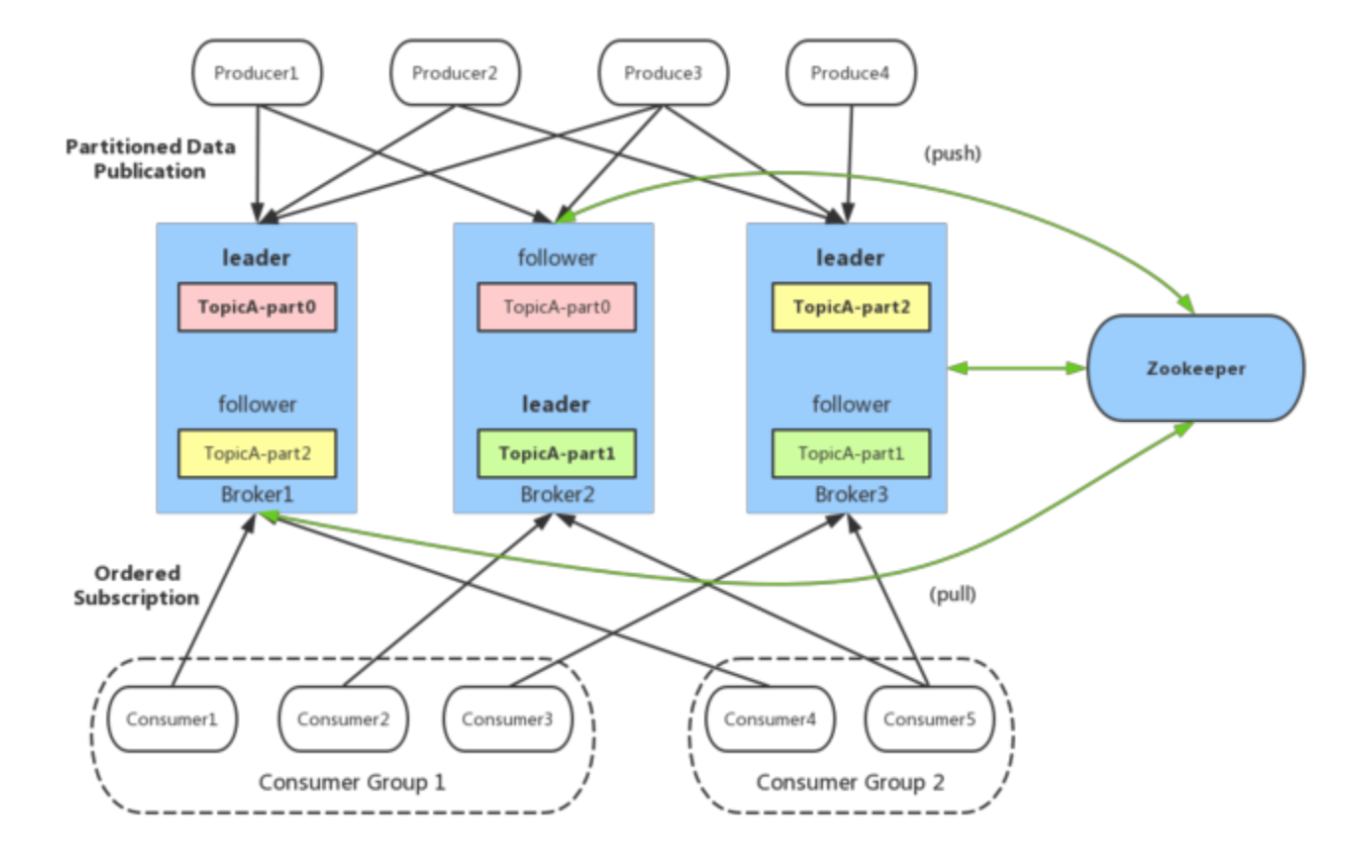

Kafka概念

  1. broker:Kafka 服务器,负责消息存储和转发

  2. topic:消息类别,Kafka 按照 topic 来分类消息

  3. partition:topic 的分区,一个 topic 可以包含多个 partition,topic 消息保存在各个partition 上

  4. offset:消息在日志中的位置,可以理解是消息在 partition 上的偏移量,也是代表该消息的唯一序号

  5. Producer:消息生产者

  6. Consumer:消息消费者

  7. Consumer Group:消费者分组,每个 Consumer 必须属于一个 group

  8. Zookeeper:保存着集群 broker、topic、partition 等 meta 数据;另外,还负责 broker 故障发现,partition leader 选举,负载均衡等功能

Kafka数据存储设计

partition的数据文件(offset,MessageSize,data)

partition 中的每条 Message 包含了以下三个属性: offset,MessageSize,data,其中 offset 表 示 Message 在这个 partition 中的偏移量,offset 不是该 Message 在 partition 数据文件中的实际存储位置,而是逻辑上一个值,它唯一确定了 partition 中的一条 Message,可以认为 offset 是 partition 中 Message 的 id;MessageSize 表示消息内容 data 的大小;data 为 Message 的具体内容。

数据文件分段segment(顺序读写、分段命令、二分查找)

partition 物理上由多个 segment 文件组成,每个 segment 大小相等,顺序读写。每个 segment 数据文件以该段中最小的 offset 命名,文件扩展名为.log。这样在查找指定 offset 的 Message 的 时候,用二分查找就可以定位到该 Message 在哪个 segment 数据文件中。

数据文件索引(分段索引、稀疏存储)

Kafka 为每个分段后的数据文件建立了索引文件,文件名与数据文件的名字是一样的,只是文件扩展名为.index。index 文件中并没有为数据文件中的每条 Message 建立索引,而是采用了稀疏存储的方式,每隔一定字节的数据建立一条索引。这样避免了索引文件占用过多的空间,从而可以将索引文件保留在内存中。

Kafka生产者设计

负载均衡(partition会均衡分布到不同broker上)

由于消息 topic 由多个 partition 组成,且 partition 会均衡分布到不同 broker 上,因此,为了有效利用 broker 集群的性能,提高消息的吞吐量,producer 可以通过随机或者 hash 等方式,将消 息平均发送到多个 partition 上,以实现负载均衡。

批量发送

是提高消息吞吐量重要的方式,Producer 端可以在内存中合并多条消息后,以一次请求的方式发送了批量的消息给 broker,从而大大减少 broker 存储消息的 IO 操作次数。但也一定程度上影响了消息的实时性,相当于以时延代价,换取更好的吞吐量。

压缩(GZIP或Snappy)

Producer 端可以通过 GZIP 或 Snappy 格式对消息集合进行压缩。Producer 端进行压缩之后,在 Consumer 端需进行解压。压缩的好处就是减少传输的数据量,减轻对网络传输的压力,在对大 数据处理上,瓶颈往往体现在网络上而不是 CPU(压缩和解压会耗掉部分 CPU 资源)。

Kafka消费者设计

同一 Consumer Group 中的多个 Consumer 实例,不同时消费同一个 partition,等效于队列模 式。partition 内消息是有序的,Consumer 通过 pull 方式消费消息。Kafka 不删除已消费的消息。对于 partition,顺序读写磁盘数据,以时间复杂度 O(1)方式提供消息持久化能力。

Kafka高吞吐量原因

  1. 顺序读写(相较于随机读写,读写速度更快)

  2. 文件分段和文件索引(为每个分段后的数据文件建立了索引文件。稀疏存储,避免了索引文件占用过多的空间,从而可以将索引文件保留在内存中)

  3. 生产者消息批量发送(Producer 端可以在内存中合并多条消息后,以一次请求的方式发送了批量的消息给 broker)

  4. 消息压缩(Producer 端消息集合进行压缩,在 Consumer 端需进行解压)

  5. 负载均衡(partition 会均衡分布到不同 broker 上,因此,有效利用 broker 集群的性能)

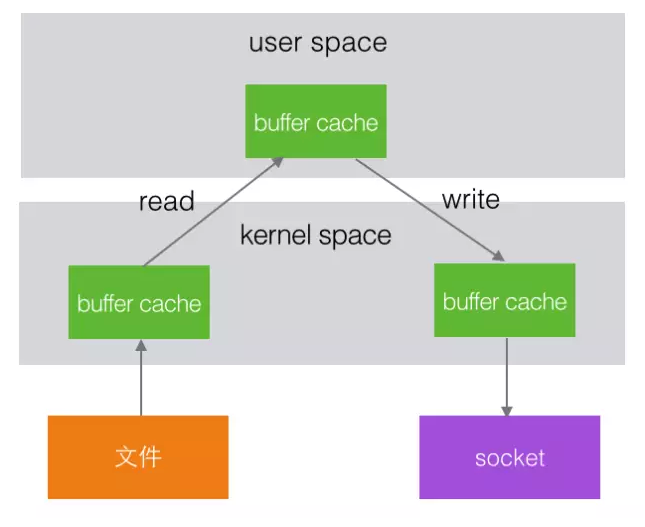

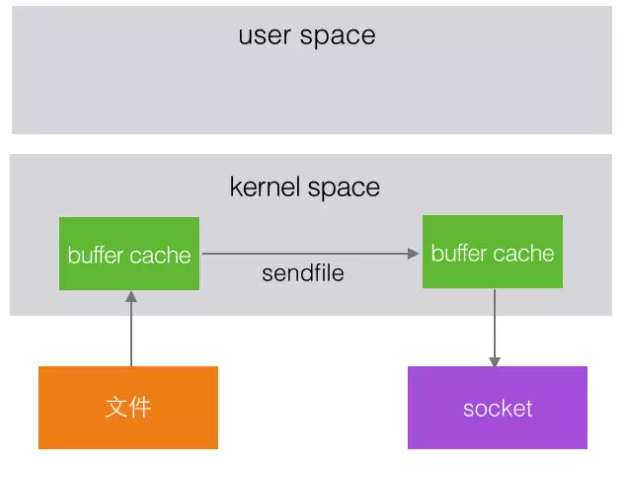

  6. 零拷贝Sendfile(就是跳过“用户缓冲区”的拷贝,建立一个磁盘空间和内存的直接映射,数据不再复制到“用户态缓冲区”)

Rebalance再平衡机制

Rebalance 本质上是一种协议,规定了一个 Consumer Group 下的所有 Consumer 如何达成一致,来分配订阅 Topic 的每个分区。

比如某个 Group 下有 20 个 Consumer 实例,它订阅了一个具有 100 个分区的 Topic。正常情况下,Kafka 平均会为每个 Consumer 分配 5 个分区。这个分配的过程就叫 Rebalance。

Rebalance 过程对 Consumer Group 消费过程有极 大的影响。会stop the world,简称 STW。我们知道在 STW 期间,所有应用线程都会停止工作,表现为 整个应用程序僵在那边一动不动。Rebalance 过程也和这个 类似,在 Rebalance 过程中,所有 Consumer 实例都会停 止消费,等待 Rebalance 完成。这是 Rebalance 为人诟病 的一个方面。

触发再平衡条件

  • consumer group中的新增或删除某个consumer,导致其所消费的分区需要分配到组内其他的consumer上;

  • consumer订阅的topic发生变化,比如订阅的topic采用的是正则表达式的形式,如test-*此时如果有一个新建了一个topic test-user,那么这个topic的所有分区也是会自动分配给当前的consumer的,此时就会发生再平衡;

  • consumer所订阅的topic发生了新增分区的行为,那么新增的分区就会分配给当前的consumer,此时就会触发再平衡。

再平衡策略 主要有三种:Round Robin,Range和Sticky,默认使用的是Range。这三种分配策略的主要区别在于:

  • Round Robin:会采用轮询的方式将当前所有的分区依次分配给所有的consumer;

  • Range:首先会计算每个consumer可以消费的分区个数,然后按照顺序将指定个数范围的分区分配给各个consumer;

  • Sticky:这种分区策略是最新版本中新增的一种策略,其主要实现了两个目的:将现有的分区尽可能均衡的分配给各个consumer,存在此目的的原因在于Round Robin和Range分配策略实际上都会导致某几个consumer承载过多的分区,从而导致消费压力不均衡;如果发生再平衡,那么重新分配之后在前一点的基础上会尽力保证当前未宕机的consumer所消费的分区不会被分配给其他的consumer上;

Kafka怎么保证消息不丢失

TODO

Kafka怎么保证可用性

备份机制

Kafka允许同一个Partition存在多个消息副本,每个Partition的副本通常由1个Leader及0个以上的Follower组成,生产者将消息直接发往对应Partition的Leader,Follower会周期地向Leader发送同步请求。

Kafka会尽量将所有的Partition以及各Partition的副本均匀地分配到整个集群的各个Broker上。

ISR机制

ISR 副本集合

ISR 中的副本都是与 Leader 同步的副本,相反,不在 ISR 中的追随者副本就被认为是与 Leader 不同步的(这里的保持同步不是指与Leader数据保持完全一致,只需在replica.lag.time.max.ms时间内与Leader保持有效连接)。

Follower周期性地向Leader发送FetchRequest请求,发送时间间隔配置在replica.fetch.wait.max.ms中,默认值为500。

各Partition的Leader负责维护ISR列表并将ISR的变更同步至ZooKeeper,被移出ISR的Follower会继续向Leader发FetchRequest请求,试图再次跟上Leader重新进入ISR。

ISR中所有副本都跟上了Leader,通常只有ISR里的成员才可能被选为Leader。

Unclean领导者选举

当Kafka中unclean.leader.election.enable配置为true(默认值为false)且ISR中所有副本均宕机的情况下,才允许ISR外的副本被选为Leader,此时会丢失部分已应答的数据。

开启 Unclean 领导者选举可能会造成数据丢失,但好处是,它使得分区 Leader 副本一直存在,不至于停止对外提供服务,因此提升了高可用性,反之,禁止 Unclean 领导者选举的好处在于维护了数据的一致性,避免了消息丢失,但牺牲了高可用性。

ACK机制

生产者发送消息中包含acks字段,该字段代表Leader应答生产者前Leader收到的应答数

  1. acks=0 生产者无需等待服务端的任何确认,消息被添加到生产者套接字缓冲区后就视为已发送,因此acks=0不能保证服务端已收到消息

  2. acks=1 只要 Partition Leader 接收到消息而且写入本地磁盘了,就认为成功了,不管它其他的 Follower 有没有同步过去这条消息了

  3. acks=all Leader将等待ISR中的所有副本确认后再做出应答,因此只要ISR中任何一个副本还存活着,这条应答过的消息就不会丢失

acks=all是可用性最高的选择,但等待Follower应答引入了额外的响应时间。Leader需要等待ISR中所有副本做出应答,此时响应时间取决于ISR中最慢的那台机器。

如果说 Partition Leader 刚接收到了消息,但是结果 Follower 没有收到消息,此时 Leader 宕机了,那么客户端会感知到这个消息没发送成功,他会重试再次发送消息过去。

故障恢复机制

首先需要在集群所有Broker中选出一个Controller,负责各Partition的Leader选举以及Replica的重新分配。

当出现Leader故障后,Controller会将Leader/Follower的变动通知到需为此作出响应的Broker。

Broker 当Broker发生故障后,由Controller负责选举受影响Partition的新Leader并通知到相关Broker。

  • 当Broker出现故障与ZooKeeper断开连接后,该Broker在ZooKeeper对应的znode会自动被删除,ZooKeeper会触发Controller注册在该节点的Watcher;

  • Controller从ZooKeeper的/brokers/ids节点上获取宕机Broker上的所有Partition;

  • Controller再从ZooKeeper的/brokers/topics获取所有Partition当前的ISR;

  • 对于宕机Broker是Leader的Partition,Controller从ISR中选择幸存的Broker作为新Leader;

  • 最后Controller向Broker发送LeaderAndISRRequest请求。

Controller 集群中的Controller也会出现故障,因此Kafka让所有Broker都在ZooKeeper的Controller节点上注册一个Watcher。

Controller发生故障时对应的Controller临时节点会自动删除,此时注册在其上的Watcher会被触发,所有活着的Broker都会去竞选成为新的Controller(即创建新的Controller节点,由ZooKeeper保证只会有一个创建成功)。竞选成功者即为新的Controller。
